방문 손잡이 교체하기

집이 오래됐거나, 아이들이 있는 집은 방문 손잡이가 쉽게 고장납니다.

교체하고 싶어도 수리하기 위해 사람을 부르면 5만원 쯤은 줘야하지만, 잘 알고보면 이런 작업은 DIY도 가능합니다.

방문 손잡이는 대형마트에 가보니 8천원 짜리부터 팔더군요. 디자인과 종류도 여러가지입니다만, 교체 방법을 숙지한 후 드라이버 정도만 있으면 누구나 손쉽게 교체할 수 있는 작업입니다.





방문 손잡이가 덜렁이거나 삐걱거려 제 기능을 못하고, 자꾸 문이 스스로 잠겨 열쇠를 찾는 일이 잦아진다면 손잡이를 교체할 시기가 온 것입니다.



이사를 하거나 인테리어를 새로 했을 경우도 집안 분위기에 맞춰 색이나 재질, 디자인에 따라 새로운 손잡이로 바꿔줄 때가 생는데, 이전에는 손으로 돌려 힘을 쓰는 원형 손잡이를 주로 썼는데, 요즘은 손잡이(레버, lever)를 살짝 내리면 열리는 바형 손잡이(막대 모양으로 ‘레버형 손잡이’라 하기도 함)가 주로 쓰입니다. 원형 손잡이에 비해 바형 손잡이는 설치 방법도 훨씬 간단해져서 집안 분위기 전환을 위해 직접 도전해 볼 수 있는 아이템입니다.

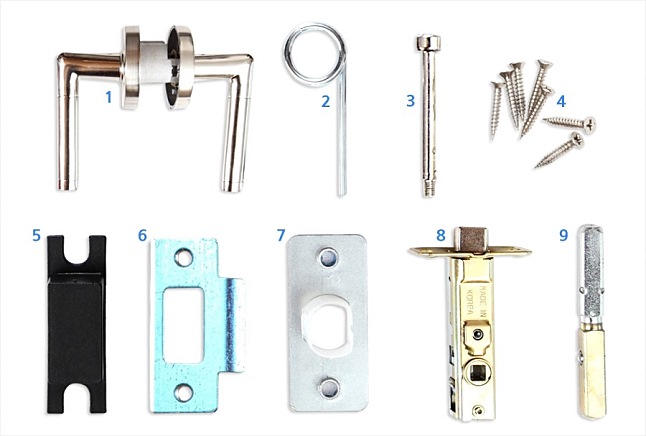

준비물 : 바형 (레버형) 방문 손잡이





1. 바형(레버형) 방문 손잡이

손이 아닌 다른 신체 부위로 손잡이(레버, lever)를 살짝 내리기만 해도 열리는 편리한 손잡이다. 열쇠 없이 잠그는 형식으로 비상 시 외부 커버의 구멍을 뾰족한 것으로 누르면 쉽게 열린다. 오른쪽과 왼쪽으로 방향이 정해진 손잡이도 있고, 방향을 변경해 사용할 수 있는 제품도 있다.





2. 잠금해제핀

열쇠 없이 잠그는 손잡이는 비상시 원형 커버에 난 구멍을 눌러 열 수 있게 되어 있다. 송곳 같이 뾰족한 도구면 가능하고 손잡이 제품 구입시 동봉되어 있기도 하다.





3. 잠금버튼

안쪽 손잡이에 설치되는 잠금 장치로 눌러서 잠근다.





4. 나사못 (피스, piece)

레치(latch, 걸쇠, 자물쇠), 캐치(catch), 손잡이 등을 문에 고정하기 위한 나사못으로 손잡이 구입 시 제품에 동봉되어 있다.





5. 캐치박스

레치를 물어 문을 닫는 기능을 하는 박스다.





6. 캐치 (catch)

캐치박스 위에 대어 문틀에 나사못으로 고정하는 장치이다.





7. 레치 (latch, 걸쇠, 자물쇠) 고정판

레치 위에 대고 레치를 고정시켜 주는 철판이다.





8. 레치 볼트 (latch bolt)

경사진 끝부분이 문손잡이에 의해 작동되는 부분으로 문이 닫히면 자동적으로 걸리게 된다.





9. 사각축(회전축)

손잡이를 돌리거나 잠그는 역할을 하는 축으로 안과 밖(IN＆OUT) 위치가 표기되어 있다. 제품 자체에 내장되어 있기도 하고, 따로 설치하는 타입도 있다.







기존 방문 손잡이 해체 방법



방문 손잡이는 손으로 돌려 힘을 쓰는 원형 손잡이와 손이나 팔꿈치, 다른 신체부위로 손잡이(레버, lever)를 살짝 내려 사용하는 바형 손잡이 (레버형 손잡이) 가 있다. 바형 손잡이에 비해 원형 손잡이의 해체 방법이 약간 더 복잡하다. (참고 : 원형 손잡이 분해도)





◈ 원형 손잡이 해체





1. 손잡이 해체 준비

방문의 안과 밖 어느 쪽에서 작업해도 상관없다.

우선 작은 구멍에 들어갈 뾰족한 공구를 준비한다.

새로 마련한 손잡이에 동봉된 잠금해체핀을 쓰거나 송곳, 클립, 이쑤시개 등을 활용해도 된다.

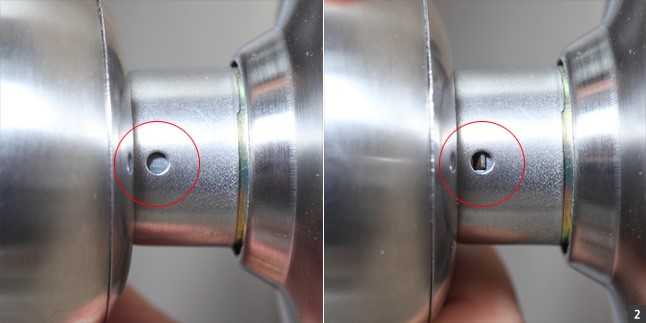

2. 손잡이 돌려보기

손잡이를 쥐고 돌리다 보면 작은 홈 안에 내부 축이 보일 때가 있다.

단순히 보면 송곳이 들어갈 구멍이 나타날 때까지 이리저리 돌려보면 된다.

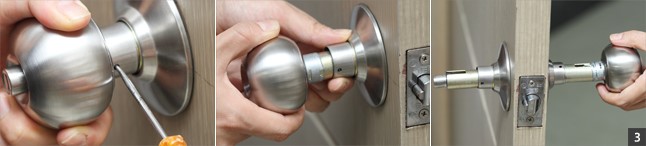

3. 손잡이 제거하기

홈에 맞춰 송곳을 누른 채로 손잡이를 잡아당기면 그대로 빠진다. 반대편 손잡이도 동일한 방법으로 빼낸다.







4. 부분 해체하기

원형 덮개는 시계반대방향으로 돌려서 뺀다. 반대쪽 손잡이는 덮개를 따로 빼지 않아도 된다(6단계에서 손잡이가 분리될 때 함께 빠진다).



5. 레치(latch, 걸쇠, 자물쇠) 제거하기

레치 고정판의 나사못(피스)을 드라이버를 이용해 풀어 제거한다.

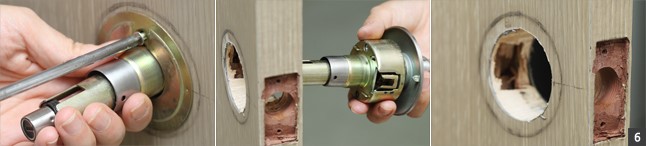

6. 원형 손잡이 해체 완료

손잡이 본체를 고정하고 있는 나사못을 위와 아래 모두 풀어주면 손잡이 회전축이 자연스럽게 빠진다.







◈ 바형 (레버형) 손잡이 해체

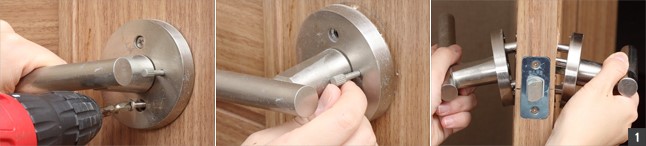

1. 나사못(피스)과 잠금장치 제거

손잡이 덮개의 위와 아래 나사못을 수동 혹은 전동 드라이버를 이용해 풀어주고, 잠금장치는 시계 반대방향으로 돌려서 뺀다. 양쪽 손잡이를 잡아 빼면 자연스럽게 해체된다.

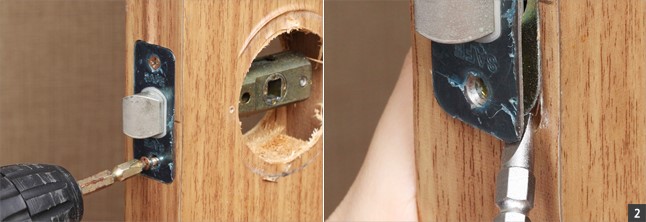

2. 레치 (latch, 걸쇠, 자물쇠) 고정판 빼기

레치 고정판의 나사못을 빼고 십자드라이버나 송곳 등을 이용해 지렛대 원리로 고정판을 벗긴다.

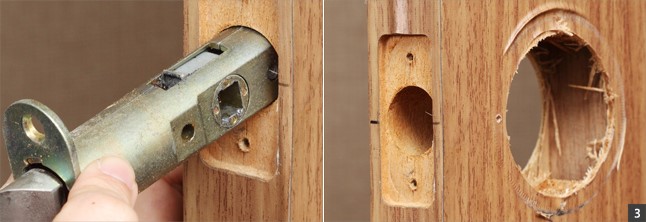

3. 바형 (레버형) 손잡이 해체 완료

고정판을 벗기면 그 안의 레치는 손으로 잡아 뺀다.







새로운 방문 손잡이 조립 방법



새로운 손잡이를 다는 방법은 손잡이를 해체하는 방법의 역순으로 생각하고 조립하면 된다.

단, 회전축과 잠금장치 방향, 문을 어느 쪽으로 열고 닫는지 방향을 생각해 착오 없게 작업해야 한다.

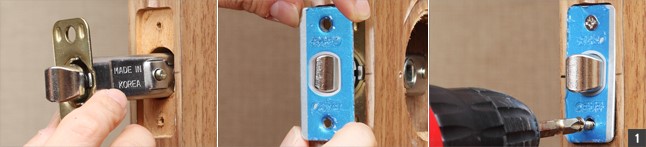

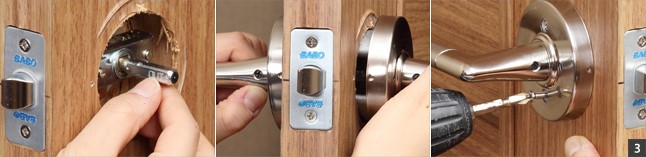

1. 레치 삽입하기

방향에 맞춰 레치를 삽입하고 레치 고정판을 덮는다. 고정판 위아래 구멍에 나사못을 박는다.

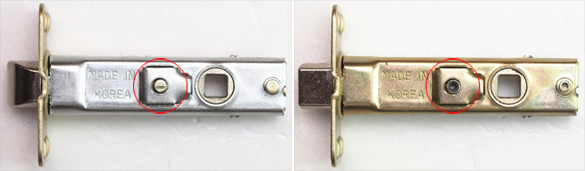

Tip  레치 (latch, 걸쇠, 자물쇠) 방향 구분하기







잠금 장치 뒷면(왼쪽, 일자 홈)과 잠금 장치 삽입면(오른쪽, 원형 홈)의 모습으로 이 제품은 각 방향을 금색과 은색으로 구분해 회전축이 끼워질 방향을 알려준다.



잠금장치가 있는 쪽(원형 홈)이 대부분 방의 안쪽에 위치한다. 그러나 경우에 따라서는 아이가 있는 집이나 애완동물이 있는 집 등 방 밖에 잠금장치를 하기도 한다.

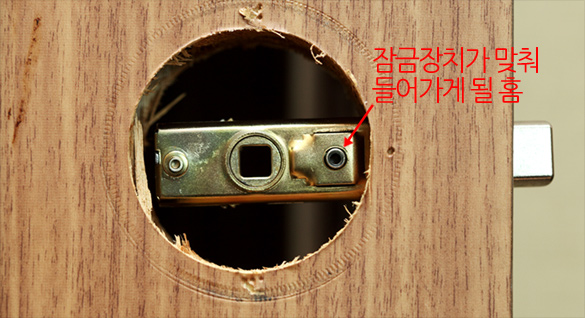

레치에는 잠금장치가 고정될 원형 홈이 나 있다. 방문을 어디에서 잠글 것인지 결정하고, 잠그는 쪽(여기서는 방문 안쪽)에 원형 홈이 향하도록 레치를 삽입한다.

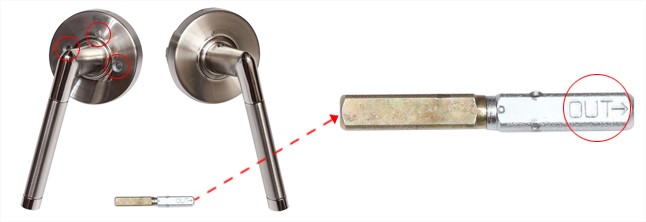

2. 손잡이와 사각축(회전축) 준비하기



손잡이와 사각축을 준비한다. 사각축에는 안과 밖(IN 또는 OUT)이라고 방향 표기가 나 있다. 이 제품은 레치의 금색과 은색에 맞춰 같은 방향으로 동일한 색을 끼워 맞추면 된다. 손잡이는 잠금장치 구멍과 위아래 나사못 구멍이 있는 쪽을 잠그는 쪽(여기서는 방문 안쪽)으로 구분한다.





3. 사각축(회전축) 삽입과 나사못 고정

사각축을 방향에 맞춰 끼우고 양쪽 손잡이를 동시에 끼워 넣는다. 방문 잠그는 쪽(여기서는 방문 안쪽) 손잡이 덮개에 나사못을 박으면 반대쪽 손잡이도 함께 고정된다. ( 레치 (latch)와 사각축(회전축) 끼우기 )

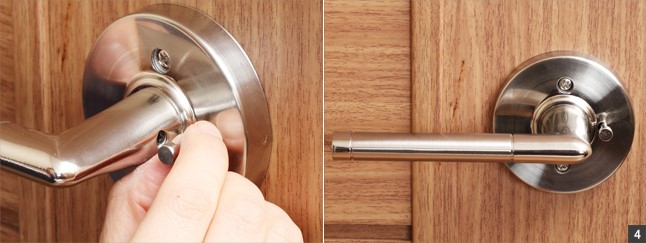

4. 잠금장치 끼우고 완성

잠금 장치를 시계 방향으로 돌려 끼우면 새로운 방문 손잡이가 장착된다.

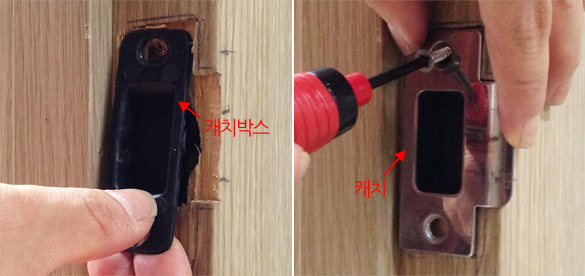

Tip  캐치박스 갈기





캐치박스는 쉽게 낡지 않아서 교체를 잘 하지 않는다.



그러나 캐치박스가 낡고 녹이 슬었다면, 기존의 캐치박스를 제거한 부위에 새로운 캐치박스를 끼우고 덮개(캐치)를 씌워 나사못을 박는다.
