내가 바로 초보자다!! – 랜(LAN)의 이해!

우선 UTP 랜 케이블에 대해 알아보기 전에 랜(LAN)과 랜 케이블의 종류에 대해 알아보도록 하겠습니다.



랜이란? 무엇인가?

비교적 좁은 구역에 분산되어 있는 컴퓨터, 단말기, 대용량 기억장치, 프린터, 플로터, 모니터, 제어기, 데이터 베이스, 전자 메일 시스템, 전자 파일 시스템, 문서관리 시스템, 전자회의 시스템 및 다른 네트워크와의 접속용 게이트웨이를 묶는 구내 네트워크를 말합니다.

랜의 범위는 통산 1~10Km의 규모로 하고 있으나 게이트웨이를 통해 외보의 네트워크와도 접속할 수 있도록 하였고,

적용분야는

① 호스트 컴퓨터를 중심으로 하는 랜
② OA( 사무자동화 ) 기기를 주체로 하는 랜
③ FA(공장자동화) LA(연구실자동화) 기기를 주체로 하는 랜
④ 음성기기 접속을 주체로 하는 랜
⑤ 감시제어기를 접속하는 랜

으로 들 수 있으며,

전송매체로는 페어 케이블, 동축 케이블, 광섬유 케이블 등을 사용하고 있는데, 광섬유 케이블의 경우는 데이터뿐만 아니라 음성도 전송할 수 있는 장점을 가지고 있습니다.



LAN의 형태

여러 관점에서 나뉠 수 있지만 *토폴로지(Topology)에 의한 분류를 해보겠습니다.

1. 계층형 : 제어와 오류해결을 중앙의 한 지점에서 수행한다. 제어가 간단하여 관리 및 확장이 용이하다.

2. 수평형(버스형) : 관리가 용이하고 새로운 *노드(Node)의 삽입이 용이하다. 통신 채널이 단 한 개이므로 고장 시 네트워크 전체가 동작하지 않으므로 잉여채널이 필요하다.

3. 별형 : 계층형과 비슷하지만 분산 처리능력에 제한이 있다. 잠재적 병목성을 가지며 중앙 지역 고장에 취약하다.

4. 원형 : 데이터는 한 방향으로만 흐르고, 정해진 순간 한 개의 스테이지만 수신이 가능하다. 병목현상이 많다.

5. 그물형 : 가장 융통성이 크고, 병목과 고장에 면역성이 높다. 현재의 인터넷의 형태이다.

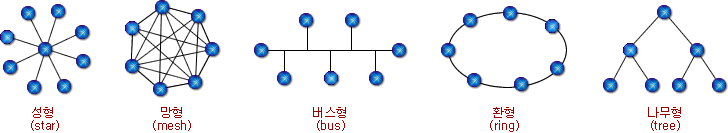

LAN의 형태 - 토폴로지에 의한 분류



여기서 잠깐!!



토폴로지(Topology)란?

토폴로지의 일반적인 의미는 물리적인 배치의 형태로 이루어진 어떤 현장의 종류를 설명하는 것입니다. 그러나 통신 네트웍을 논하는 맥락의 토폴로지란, 노드들과 이에 연결된 회선들을 포함한 네트웍의 배열이나 구성을 개념적인 그림으로 표현한 것으로 대표적인 네트웍 토폴로지들을 예로 들면, 성형(별형), 망형(그물형), 수평형(버스형), 링형(원형), 나무형(계층형) 등이 있습니다.



노드(Node)란?

로컬 네트워크(LAN), 즉 네트워크의 기본요소인 지역 네트워크에 연견된 컴퓨터와 그 안에 속한 장비들을 하나로 싸잡아 하나의 노드라고 합니다.

예를 들면 A라는 로컬 네트워크에 컴퓨터 20대와 허브 2개 공유기 2개, 그리고 라우터가 있으면 이들을 네트워크A에 속한 하나의 노드라고 합니다.
